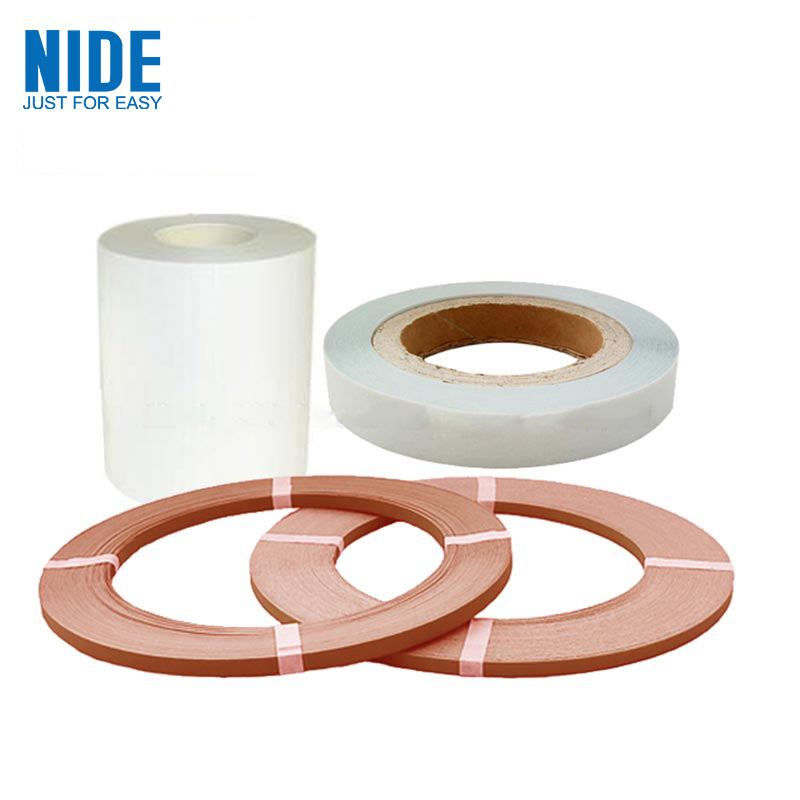

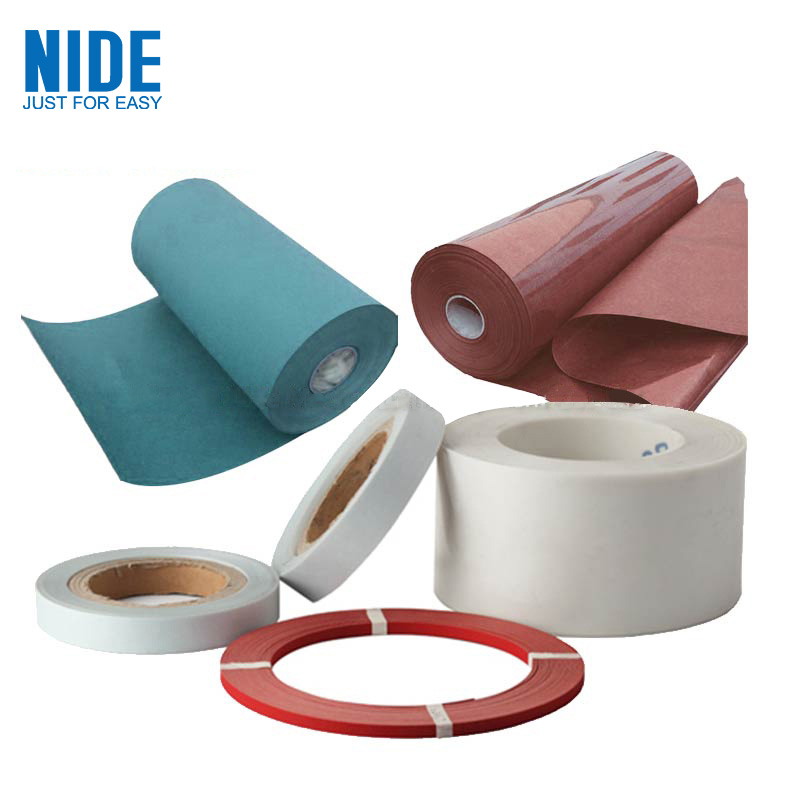

বৈদ্যুতিক ডিএমডি নিরোধক কাগজটি নমনীয় যৌগিক উপাদান 6630 ডিএমডি বৈদ্যুতিক নিরোধক কাগজ। এই ডিএমডি নিরোধক কাগজটি একটি তিন-স্তরের যৌগিক বৈদ্যুতিক নিরোধক কাগজ। এটি পলিয়েস্টার ফাইবার নন-ওভেন ফ্যাব্রিকের দুটি স্তর এবং কেন্দ্রে পলিয়েস্টার ফিল্মের একক স্তর দিয়ে স্তরিত। গঠনটি হল Dacron+Mylar+Dacron, তাই এটিকে DMD বলা হয়।
পিইটি ক্লাস ই স্পেসিফিকেশন |
||||||||
আইটেম |
ইউনিট |
স্ট্যান্ডার্ড |
||||||
পুরুত্ব |
উম |
100 |
125 |
175 |
188 |
200 |
250 |
|
সহনশীলতা |
% |
±3 |
±3 |
±3 |
±4 |
±4 |
±4 |
|
প্রসার্য শক্তি |
উল্লম্ব |
এমপিএ |
≥170 |
≥160 |
≥160 |
≥150 |
≥150 |
≥150 |
অনুভূমিক |
এমপিএ |
≥170 |
≥160 |
≥160 |
≥150 |
≥150 |
≥150 |
|
তাপীয় সংকোচন |
উল্লম্ব |
% |
≤1.5 |
|||||
অনুভূমিক |
% |
≤0.6 |
||||||
কুয়াশা |
% |
≤2.0 |
≤2.6 |
≤ ৩.৫ |
≤ 4.0 |
≤4.6 |
≤6.0 |
|
ভেজা উত্তেজনা |
≥52 Dyn/সেমি |
|||||||
ফ্রিকোয়েন্সি বৈদ্যুতিক শক্তি |
V/um |
≥90 |
≥80 |
≥69 |
≥66 |
≥64 |
≥60 |
|
থার্মাল ক্লাস |
/ |
E |
||||||
ভলিউম প্রতিরোধকতা |
আমি |
≥1x1014 |
||||||
ঘনত্ব |
g/cm³ |
1.4±0.010 |
||||||
আপেক্ষিক অস্তরক ধ্রুবক |
2.9~3.4 |
|||||||
অস্তরক ক্ষতি ফ্যাক্টর |
≤3x10-3 |
বৈদ্যুতিক ডিএমডি ইনসুলেশন পেপারগুলি মোটর ওয়াইন্ডিং, ইলেকট্রিকাল উইন্ডিং ইনসুলেশন, উইন্ডিং ওয়্যার লেপ ইনসুলেশনের জন্য উপযুক্ত।
