উচ্চ বর্তমান KW তাপ অভিভাবক তাপমাত্রা নিয়ন্ত্রণ সুইচ

উচ্চ বর্তমান KW তাপ অভিভাবক তাপমাত্রা নিয়ন্ত্রণ সুইচ

1. তাপ রক্ষক আবেদন

KW সিরিজের তাপ প্রটেক্টর হল তাপমাত্রা-সেন্সিং বৈশিষ্ট্য সহ একটি পণ্য। পণ্যটির উন্নত কাঠামো, ছোট আকার, সংবেদনশীল ক্রিয়া, বড় বৈদ্যুতিক শক ক্ষমতা এবং দীর্ঘ জীবনের বৈশিষ্ট্য রয়েছে। এটি ব্যাপকভাবে পরিবারের বৈদ্যুতিক যন্ত্রপাতি, বৈদ্যুতিক গরম করার সরঞ্জাম এবং ফ্লুরোসেন্ট ল্যাম্প ব্যালাস্টে ব্যবহৃত হয়। ট্রান্সফরমার, ট্রান্সফরমার, স্বয়ংচালিত মোটর, ইন্টিগ্রেটেড সার্কিট এবং সাধারণ বৈদ্যুতিক সরঞ্জামগুলির জন্য ওভারহিটিং সুরক্ষা।

2. তাপ রক্ষক গঠন

2.1 রূপরেখা: কাঠামো এবং অঙ্কন

2.2 কন্ডাক্টর:	টিনযুক্ত কপার কোর তার, নিরোধক স্তরটি পলিথিন উপাদান, সিলিকন উপাদান দিয়ে তৈরি এবং এতে UL প্রত্যয়িত তার রয়েছে; .
2.3 শেল:	PBT ইঞ্জিনিয়ারিং প্লাস্টিক শেল বা নিকেল এবং দস্তা খাদ কলাই সঙ্গে ধাতব শেল;
2.4 হাতা উপাদান:	PET পলিয়েস্টার অন্তরক হাতা বা PE টাইপ হাতা, যা বৈদ্যুতিক যন্ত্রপাতিগুলির কার্যকারিতা প্রয়োজনীয়তা পূরণ করে।

3. তাপ রক্ষক কর্মক্ষমতা

3.1 রেট করা বর্তমান:

ভোল্টেজভোল্টেজ 12V-DC 24V-DC 120V-AC 250V-AC

বর্তমান বর্তমান 12A 10A 8A 6A 5A

3.2 অপারেটিং তাপমাত্রা: 60°C-160°C, সহনশীলতা ±5°C

3.3 সীসা তারের প্রসার্য পরীক্ষা: থার্মাল প্রটেক্টরের সীসা তারটি 50N এর চেয়ে বেশি বা সমান একটি প্রসার্য শক্তি 1 মিনিটের জন্য ভাঙা বা আলগা না করে সহ্য করতে সক্ষম হওয়া উচিত।

3.4 অন্তরণ ভোল্টেজ:

ক থার্মাল প্রোটেক্টর AC660V, থার্মাল সংযোগ বিচ্ছিন্ন হওয়ার পরে তারের মধ্যে 50Hz বিকল্প কারেন্ট সহ্য করতে সক্ষম হওয়া উচিত এবং ব্রেকডাউন ফ্ল্যাশওভার ছাড়াই পরীক্ষাটি 1 মিনিট স্থায়ী হয়েছিল;

খ. থার্মাল প্রোটেক্টরের টার্মিনাল লিড এবং ইনসুলেটিং স্লিভের সারফেস বা থার্মাল প্রোটেক্টরের সারফেস AC1500V, 50Hz অল্টারনেটিং কারেন্ট 1 মিনিটের জন্য ব্রেকডাউন ফ্ল্যাশওভার ছাড়াই সহ্য করতে পারে;

3.5 অন্তরণ প্রতিরোধের: স্বাভাবিক অবস্থায়, তার এবং অন্তরক হাতা মধ্যে অন্তরণ প্রতিরোধের 100MQ এর উপরে হয়। (ব্যবহৃত মিটার হল DC500V নিরোধক প্রতিরোধের মিটার)

3.6 যোগাযোগের প্রতিরোধ: যখন পরিচিতিগুলি বন্ধ থাকে তখন তাপ রক্ষকের যোগাযোগ প্রতিরোধের 50mQ এর বেশি হওয়া উচিত নয়।

3.7 তাপ প্রতিরোধের পরীক্ষা: পণ্যটি 96 ঘন্টার জন্য 150"C এর পরিবেশে স্থাপন করা হয়।

3.8 আর্দ্রতা প্রতিরোধের পরীক্ষা: পণ্যটি 48 ঘন্টার জন্য 40C এবং 95% আপেক্ষিক আর্দ্রতার পরিবেশে স্থাপন করা হয়।

3.9 থার্মাল শক পরীক্ষা: পণ্যটিকে পর্যায়ক্রমে 150°C এবং -20°C এর পরিবেশে 30মিনিটের জন্য মোট 5টি চক্রের জন্য রাখা হয়।

3.10 অ্যান্টি-ভাইব্রেশন পরীক্ষা: পণ্যটি 1.5 মিমি এর প্রশস্ততা, 10-55HZ ফ্রিকোয়েন্সি পরিবর্তন, 3-5 মিনিটের স্ক্যানিং পরিবর্তনের সময়কাল এবং কম্পনের দিকনির্দেশ X, Y, Z, এবং 2 এর জন্য প্রতিটি দিকে অবিচ্ছিন্ন কম্পন সহ্য করতে পারে ঘন্টার.

3.11 ড্রপ টেস্ট: পণ্যটি 200 মিমি উচ্চতা থেকে 1 বার ড্রপ করা যায়।

3.12 কম্প্রেশন রেজিস্ট্যান্স: পণ্যটিকে একটি সিল করা তেল ট্যাঙ্কে ডুবিয়ে রাখুন, 2Mpa চাপ প্রয়োগ করুন এবং 24 ঘন্টার জন্য রাখুন।

3.13 জীবন: পণ্য জীবন ≥ 10,000 বার

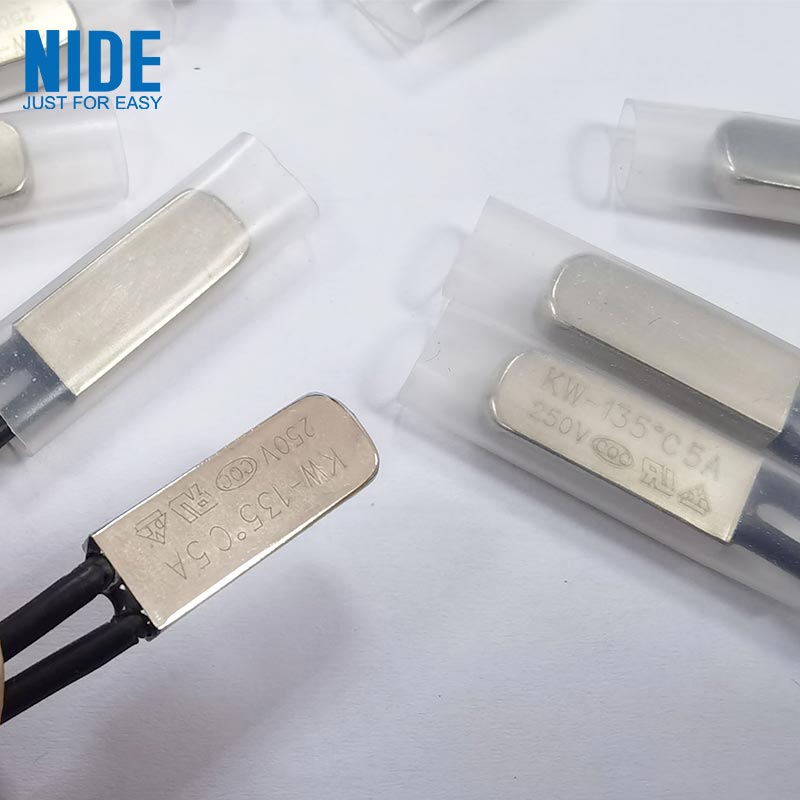

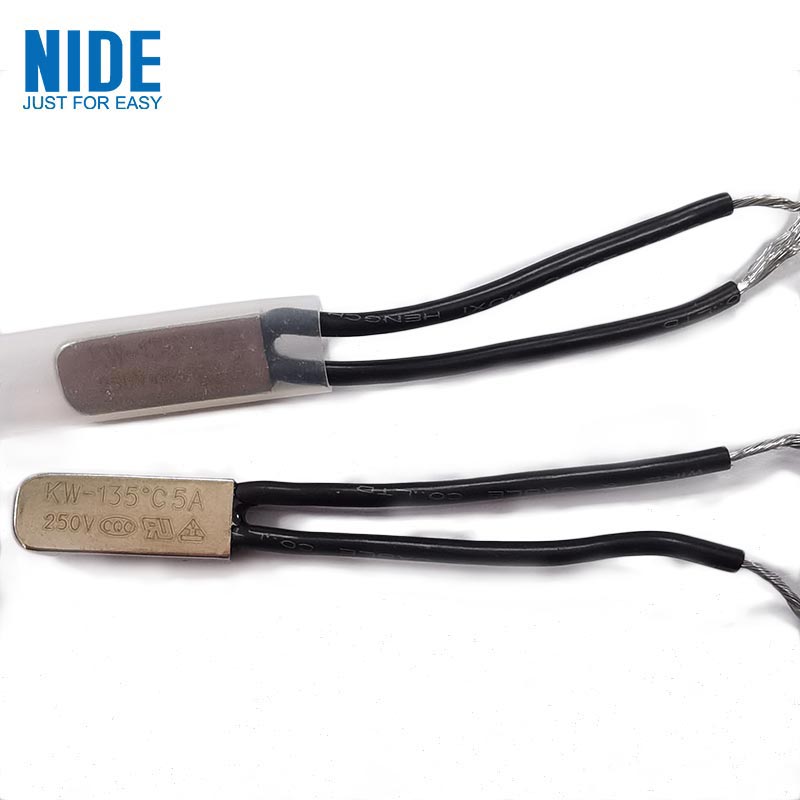

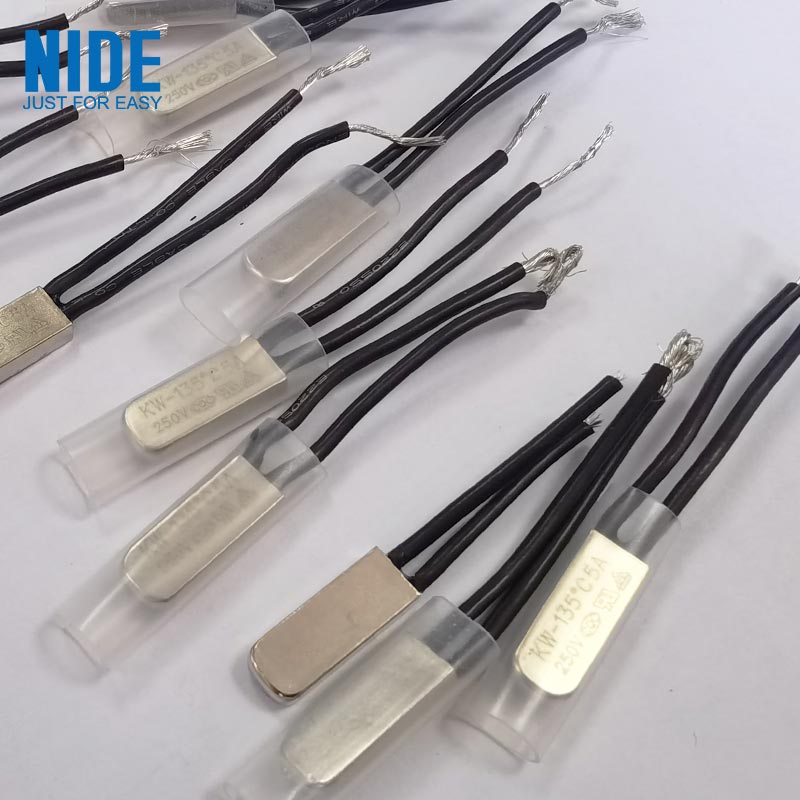

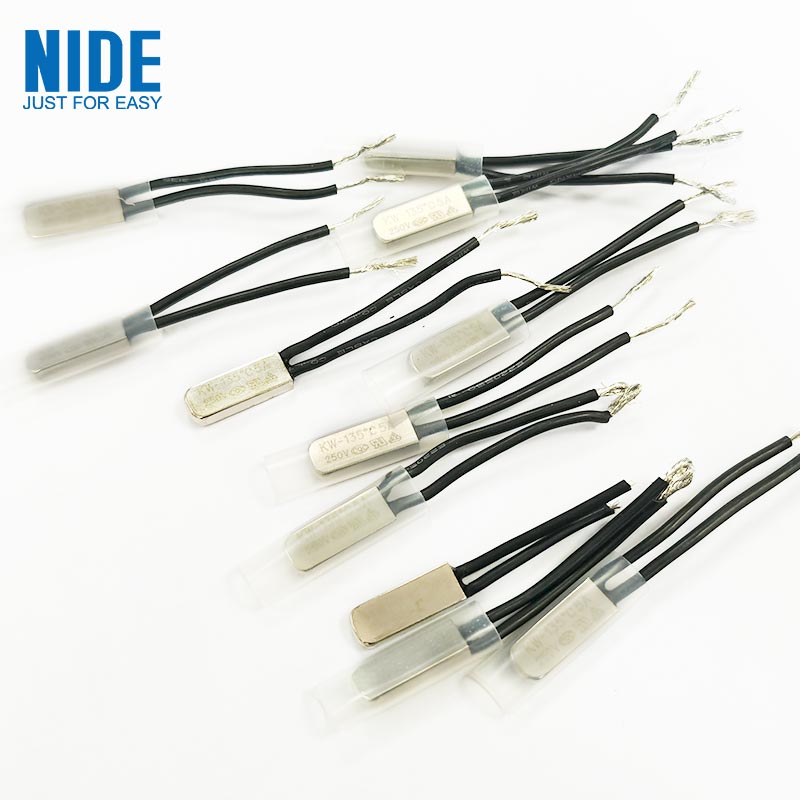

4. থার্মাল প্রোটেক্টর ছবি

5টি নোট:

5.1 অ্যাকশন তাপমাত্রা সনাক্তকরণের গরম করার হার 1 °C/1 মিনিটে নিয়ন্ত্রণ করা উচিত;

5.2 প্রটেক্টর শেল ব্যবহারের সময় শক্তিশালী প্রভাব এবং চাপ সহ্য করবে না।

কাস্টমাইজড থার্মাল প্রোটেক্টর:

1. কাস্টমাইজড সীসা তার: কাস্টমাইজড তারের উপাদান, দৈর্ঘ্য এবং রঙ গ্রাহকের চাহিদা অনুযায়ী

2. কাস্টমাইজড মেটাল শেল: প্লাস্টিকের শেল, লোহার শেল, স্টেইনলেস স্টিলের শেল এবং অন্যান্য ধাতব শেল সহ গ্রাহকের চাহিদা অনুযায়ী বিভিন্ন উপাদানের শেল কাস্টমাইজ করুন।

3. কাস্টমাইজ করা তাপ সঙ্কুচিত হাতা: গ্রাহকের চাহিদা অনুযায়ী বিভিন্ন উচ্চ তাপমাত্রা প্রতিরোধী পলিয়েস্টার তাপ সঙ্কুচিত হাতা কাস্টমাইজ করুন
