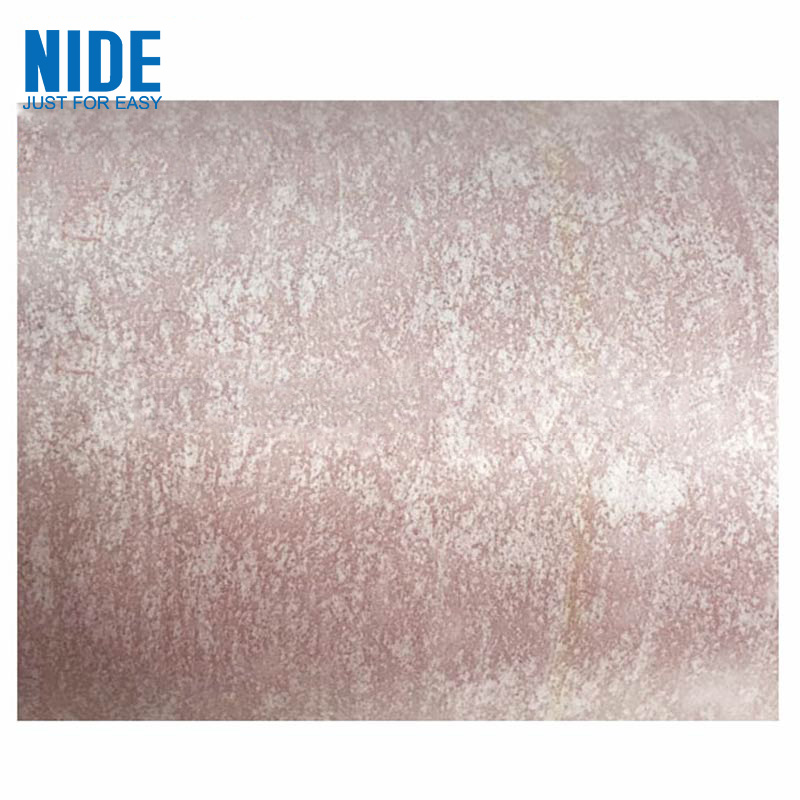

মোটর ওয়াইন্ডিং এর জন্য পিএমপি ইনসুলেশন পেপার হল একটি নরম তিন-স্তর কম্পোজিট ইনসুলেটিং উপাদান, মাঝের স্তর হল একটি পলিমাইড ফিল্ম, এবং বাইরের দুটি স্তর হল NOMEX, যা প্রধানত অজৈব উপাদান, পলিমাইড ফিল্ম, অ্যারামিড ফাইবার পেপার এবং আঠালো দিয়ে গঠিত। , ইত্যাদি
পরামিতি নাম |
স্পেসিফিকেশন ইউনিট |
|||
পণ্যের নাম: |
মোটর উইন্ডিং জন্য PMP নিরোধক কাগজ |
|||
নিরোধক উপাদান রঙ: |
গোলাপী |
|||
নিরোধক কাগজ গ্রেড: |
ক্লাস H , 180-200 ° সে |
|||
স্বাভাবিক আনুগত্য: |
কোন ডিলেমিনেশন |
|||
গরম আনুগত্য (200±2°C, 10min) |
কোন delamination, কোন ফোস্কা, কোন আঠালো |
|||
নিরোধক কাগজ বেধ: |
0.15±15 MM |
0.17±15 মিমি |
0.20±15 মিমি |
0.23±15 মিমি |
পরিমাণগত নিরোধক কাগজ: |
145 জিএসএম |
181 জিএসএম |
218 জিএসএম |
286 জিএসএম |
নোমেক্স বেধ: |
50 μm |
50 μm |
50 μm |
50 μm |
ফিল্ম বেধ: |
25μm |
50¼m |
75μm |
125μm |
ভাঙ্গন ভোল্টেজ: |
≥7 KV |
≥9 KV |
≥12 KV |
≥19 KV |
নমনের পরে ব্রেকডাউন ভোল্টেজ: |
≥ 6KV |
≥ 8 KV |
≥ 11 KV |
≥17 KV |
টানার শক্তি (অনুদৈর্ঘ্য): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
টানার শক্তি (পার্শ্বীয়): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
প্রসারণ (অনুদৈর্ঘ্য): |
≥15% |
≥17% |
≥17% |
≥12% |
প্রসারণ (পার্শ্বীয়): |
≥15% |
≥17% |
≥17% |
≥12% |
মোটর ওয়াইন্ডিংয়ের জন্য পিএমপি ইনসুলেশন পেপার স্লট ইনসুলেশন, টার্ন-টু-টার্ন ইনসুলেশন এবং ক্লাস এইচ উচ্চ তাপ প্রতিরোধের মোটর যন্ত্রপাতি যেমন ক্যাবল, কয়েল, মোটর, জেনারেটর, ব্যালাস্ট ইত্যাদির জন্য গ্যাসকেট নিরোধকের জন্য উপযুক্ত এবং ইন্টারলেয়ারের জন্য ব্যবহৃত হয়। ট্রান্সফরমার এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতির নিরোধক, যেমন ড্রাই-টাইপ ট্রান্সফরমার, হাই-ভোল্টেজ ট্রান্সফরমার ইত্যাদি।

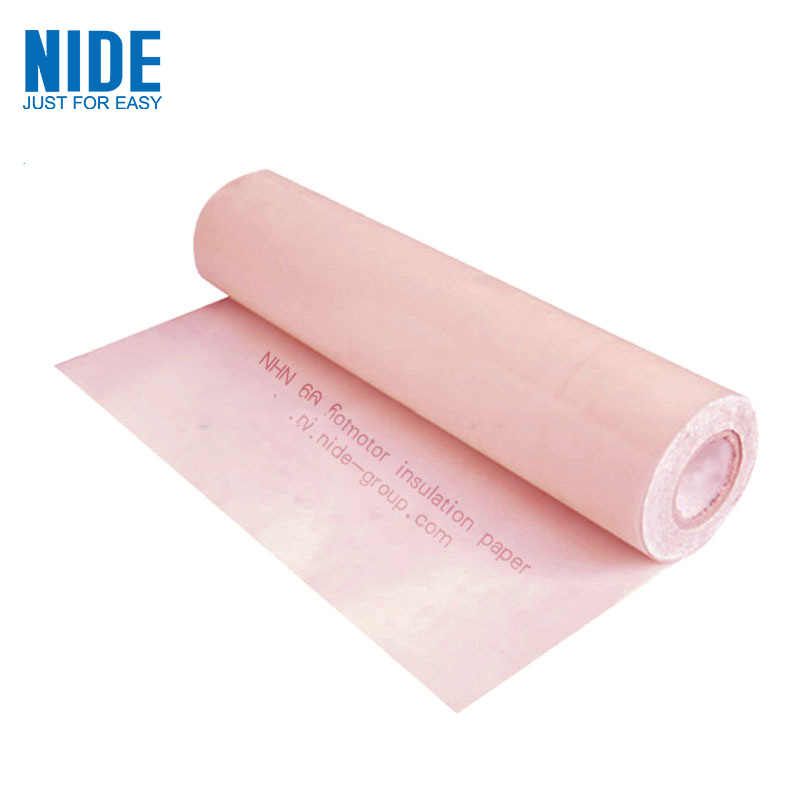

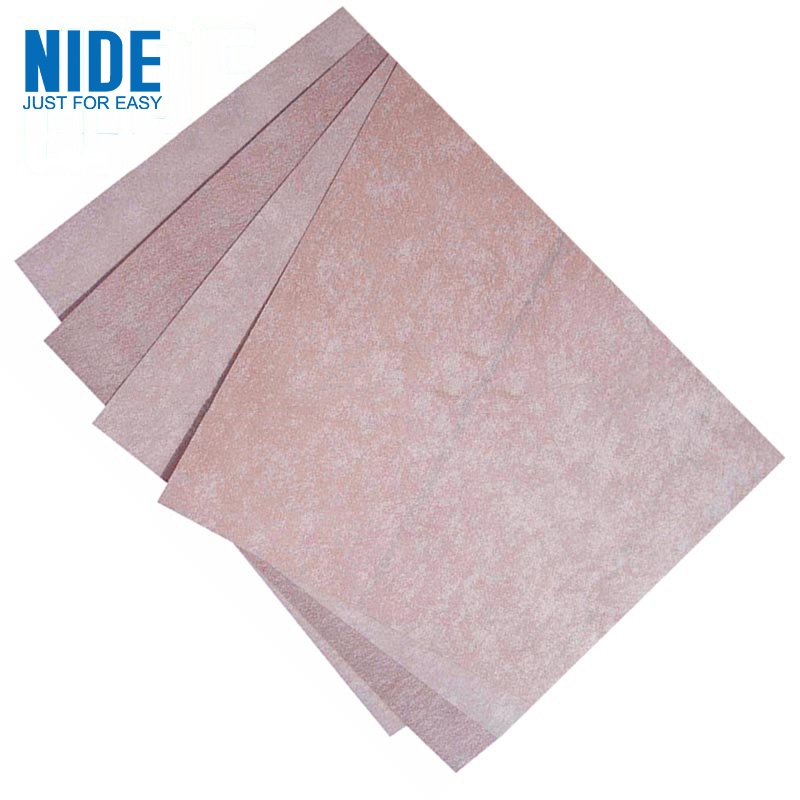

মোটর উইন্ডিং জন্য PMP নিরোধক কাগজ
